一、產品概述
◆熱式原理，響應快，精度高
◆管狀分流，不易堵塞
◆適用于各種低壓和高壓管道
◆預熱時間短，零漂小，可靠性高
◆模擬量輸入/輸出可使用二次表或流量計算機控制和顯示流量
該質量流量控制器由質量流量傳感器，層流分層件，流量控制器調節閥和放大控制電路等部件組成。它利用流動流體傳遞熱量改變測量毛細管壁溫度分布的熱傳導分布效應而制成。
該采用毛細管傳熱前后溫度差量熱法原理測量氣體的質量流量，不受溫度壓力的影響。將傳感器測得的流量信號進行放大，然后與設定的電壓進行比較，用所得的差值去驅動控制調節閥門，閉環控制流過通道的流量使之與設定的流量相等。
二、產品應用
| 玻璃行業 | 太陽能 | 大氣監測 | 工業制作 | 石油石化 |
| 煤炭冶金 | 制氣配氣 | 環保 | 各種儀器分析 | |
三、產品參數
| 量程范圍 | 5SCCM～30SLM |
| 準確度 | &1.0%F.S |
| 溫度：1℃ | |
| 線性 | 0.5%F.S |
| 重復精度 | 0.2%F.S |
| 響應時間 | <1.5s |
| 模擬量 | 0～5V、4～20mA |
| 供電 | 15VDC，24VDC |
| 工作溫度 | 0～50℃ |
| 工作壓力 | 工作壓降：<30Kpa |
| 很大耐壓 | 3MPa/10MPa |
| 電氣連接 | DB15孔 |
| 漏率 | 1×10-9SCCSHe |
| 溫度系數 | 0.015%F.S/℃ |
| 底座材質 | 316L |
| 密封材質 | 氟橡膠，氯丁橡膠，丁腈橡膠 |
| 接頭 | 3;6，1/8"，1/4" |

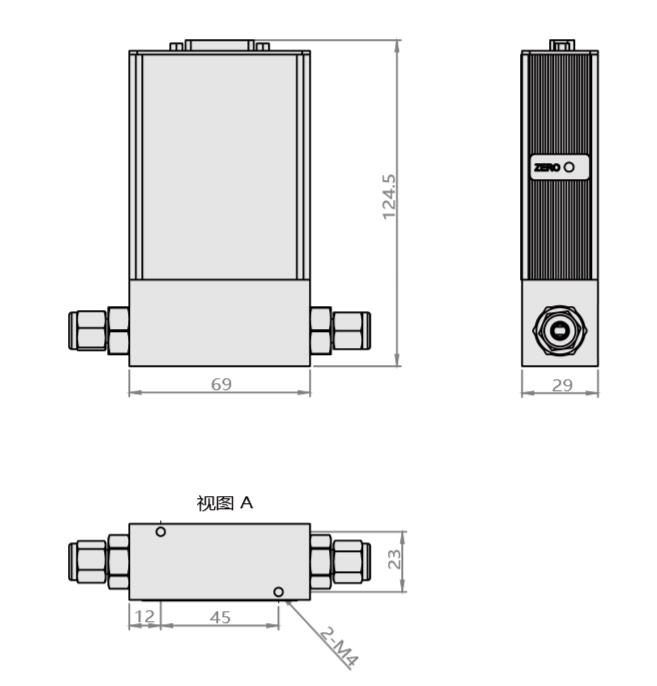

四、產品尺寸圖
